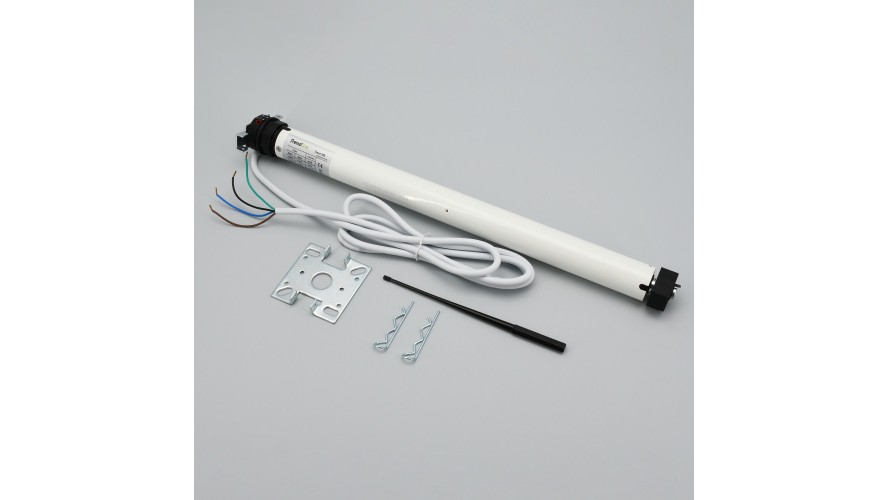

Redőny motor kapcsolós (Trend35S13)

Redőny motor kapcsolós (Trend35S13)
Redőny motor kapcsolós (Trend35S13)
24 990 Ft / db
  • Készlet: Raktáron
  • Cikkszám: 1548
  • Gyártói cikkszám: Trend35S13
Kosárba teszem

A Trendline 35S kapcsolós redőnymotor (Trend35S13) 13 Nm forgatónyomatékú, 35 mm átmérőjű, csendes csőmotor redőnyökhöz és rolettákhoz, fali kapcsolós vezérléshez. Mechanikus végálláskapcsolóval állítható be a redőny felső és alsó helyzete. 40-es nyolcszögletű redőnytengelybe illik, adapterrel 50-es és 60-as tengelyhez is használható.

Jellemzői

  • 230 V, 50 Hz; 146 W, 0,64 A; IP44 védettség
  • Mechanikus végállás: a motor végén lévő két állítócsavarral, a mellékelt pálcával állítható
  • 48 cm hosszú motortest, 2 m-es bekötőkábel, fém motorfelfogató
  • Rövid üzemű motor: legfeljebb 4 perc folyamatos működés
  • 4 év gyártói garancia

Teherbírás

13 Nm forgatónyomaték, 14 f/perc: kb. 8 m² redőnypalást, max. 32 kg (40-es tengelyen). Kisebb, könnyebb redőnyhöz a gyorsabb, 10 Nm-es kapcsolós motor (SMART35S10) is elegendő (külön termék).

Bekötés és beállítás

A motor fali redőnykapcsolóval (váltókapcsolóval) működik. Távirányítós vezérléshez a Trendline 35R rádiós motort válassza. A bekötés és a végállás beállításának lépéseit a Telepítés fül tartalmazza. A bekötést szakember végezze.

Műszaki adatok
Áram felvétel (A) 0,64
Egyéb tulajdonságok Csendes működés; 4 év gyártói garancia
Feszültség igény (V) 230
Fordulat-szám (rpm) 14
Forgató nyomaték (Nm) 13
Frekvencia (Hz) 50
Hossz 48 cm
Motor átmérő (mm) 35
Motor tömítettsége (IP) IP44
Működési idő MAX! (perc) 4
Tartozékok Fém motorfelfogató, végállás-beállító pálca, rögzítő rugók; 2 m-es bekötőkábel
Technológia Kapcsolós (vezetékes) vezérlés, mechanikus végálláskapcsoló
Teherbírás kb. 8 m² redőnypalást, max. 32 kg (40-es tengelyen)
Teljesítmény (W) 146
Tengelyméret SW40 (SW50, SW60 adapterrel)

SMART35S10 | Trend35S13 kapcsolós motorok bekötése és beállítása

A motort csak szakember szerelheti fel és kötheti be! A 230 V-os hálózati bekötés áramütés veszélyével jár.

Szerelés előtt

  • A motor 35 mm átmérőjű csőmotor, 40-es nyolcszögletű redőnytengelybe illik. 60-as tengelyhez a motorhoz illő adapter kell (Trendline motorokhoz SW60 adapterszett és bővítőgyűrű kapható).
  • A motor tövén lévő kapcsológyűrű legyen rögzítve, és ne mozduljon el: ez számolja a fordulatokat, nélküle a motornak nincs végállása.
  • A motort a felfogatóval úgy rögzítse, hogy a végállás-beállító furatok könnyen hozzáférhetők legyenek (a szerelőnyílás felé nézzenek).
  • A redőnyléceket feltolásgátlóval akassza a tengelybe.
  • Ellenőrizze, hogy a motor elbírja-e a redőnyt. 10 Nm: 40-es tengelyen kb. 5,5 m², legfeljebb 23 kg. 13 Nm: kb. 8 m², legfeljebb 32 kg.
  • A 230 V-os Trendline motorok egyszerre legfeljebb 4 percig működtethetők (címke: 4 min), utána hagyni kell lehűlni.

Bekötés fali kapcsolóra (kapcsolós motor)

A kapcsolós motor fali redőnykapcsolóval (pl. DC866) működik. A motor négy vezetéke:

  • kék (nulla, N) és zöld-sárga (védőföld, PE): sorkapocsban a hálózat nulla- és védőföldvezetékéhez;
  • barna és fekete (a két forgásirány): a kapcsoló két kimenetére;
  • a hálózati fázis (L) a kapcsoló bemenetére kerül.

Ha a motor fordítva jár (a FEL állásban lefelé megy), a barna és a fekete vezetéket kell felcserélni a kapcsolón.

Egy kapcsolóval csak egy motort működtessen. Több motor egy kapcsolóról a DC209 relével vezérelhető (két motoronként egy relé).

A végállás beállítása (mechanikus végállás)

A motort a szerelőkábellel (kapcsolós motornál a fali kapcsolóval, rádiós motornál a feltanított távirányítóval) működtesse.

  1. Indítsa el a motort LE irányba. Kb. 5–10 másodperc múlva a motor megáll: ez az alsó végállás.
  2. A lamellákat akassza be a tengelybe a feltolásgátló segítségével.
  3. A FEL gombbal vigye fel a redőnyléceket, amíg kb. 30 cm marad a palástból.
  4. A motor végén lévő alsó furatba illessze be a beállító pálcát, és tekerje a − irányba (felfelé).
  5. Tekerjen addig, amíg a FEL gomb megnyomására (folyamatosan próbálgatva) a motor már meg sem mozdul. A FEL gombot tartsa nyomva.
  6. Most tekerje a pálcát a + irányba: a motor elindul a felső végállás felé. Vigye fel teljesen, de úgy, hogy a redőny ne feszüljön.
  7. A végállás a helyszínen még finomítható: az oldalsó szerelőnyílásnál benyúlva, a beállító pálcával.

Ezzel a végállás beállítása kész.

A részletes útmutatót a Redőny motor segédlet (Smart Home | Trendline) oldalon találja.
