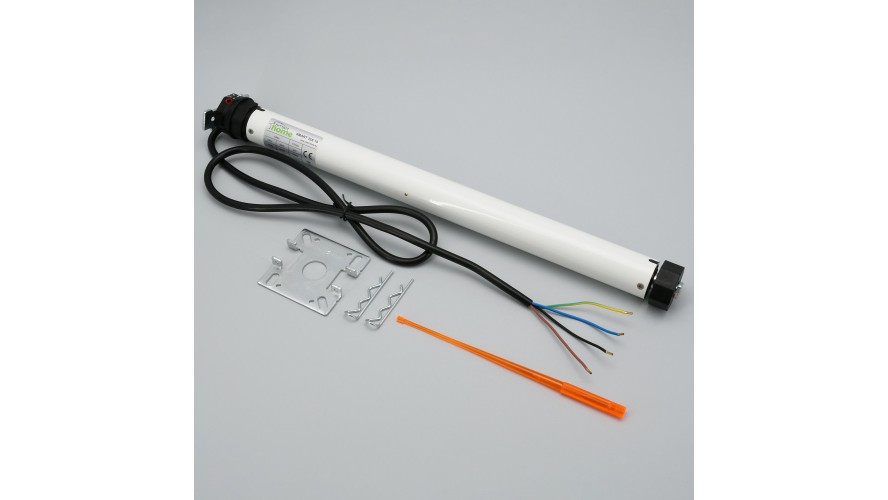

Redőny motor kapcsolós (SMART35S10)

Redőny motor kapcsolós (SMART35S10)
Redőny motor kapcsolós (SMART35S10)
22 900 Ft / db
  • Készlet: Raktáron
  • Cikkszám: 1542
  • Gyártói cikkszám: SMART35S10
Kosárba teszem

A SMART35S10 kapcsolós redőnymotor a Smart Home 10 Nm forgatónyomatékú, 35 mm átmérőjű csőmotorja redőnyökhöz és rolettákhoz, fali kapcsolós vezérléshez. Mechanikus végálláskapcsolóval állítható be a redőny felső és alsó helyzete. 40-es nyolcszögletű redőnytengelybe illik, és 60-as tengelyhez is használható.

Jellemzői

  • 10 Nm forgatónyomaték, 17 f/perc
  • Kapcsolós (vezetékes) vezérlés, mechanikus végállás
  • 40-es tengelyen kb. 5,5 m² redőnypalást mozgatására alkalmas
  • SW40 és SW60 redőnytengelyhez
  • 5 év garancia

Melyik motort válassza?

Nagyobb vagy nehezebb redőnyhöz a 13 Nm-es kapcsolós motort, távirányítós működéshez a beépített vevős rádiós motort, telefonos vezérléshez a WiFi-s motort válassza (külön termékek).

Bekötés és beállítás

A motor fali redőnykapcsolóval (váltókapcsolóval) működik. A bekötés és a végállás beállításának lépéseit a Telepítés fül tartalmazza. A bekötést szakember végezze.

Műszaki adatok
Egyéb tulajdonságok Smart Home csőmotor; 5 év garancia
Fordulat-szám (rpm) 17
Forgató nyomaték (Nm) 10
Motor átmérő (mm) 35
Technológia Kapcsolós (vezetékes) vezérlés, mechanikus végálláskapcsoló
Teherbírás kb. 5,5 m² redőnypalást (40-es tengelyen)
Tengelyméret SW40, SW60

SMART35S10 | Trend35S13 kapcsolós motorok bekötése és beállítása

A motort csak szakember szerelheti fel és kötheti be! A 230 V-os hálózati bekötés áramütés veszélyével jár.

Szerelés előtt

  • A motor 35 mm átmérőjű csőmotor, 40-es nyolcszögletű redőnytengelybe illik. 60-as tengelyhez a motorhoz illő adapter kell (Trendline motorokhoz SW60 adapterszett és bővítőgyűrű kapható).
  • A motor tövén lévő kapcsológyűrű legyen rögzítve, és ne mozduljon el: ez számolja a fordulatokat, nélküle a motornak nincs végállása.
  • A motort a felfogatóval úgy rögzítse, hogy a végállás-beállító furatok könnyen hozzáférhetők legyenek (a szerelőnyílás felé nézzenek).
  • A redőnyléceket feltolásgátlóval akassza a tengelybe.
  • Ellenőrizze, hogy a motor elbírja-e a redőnyt. 10 Nm: 40-es tengelyen kb. 5,5 m², legfeljebb 23 kg. 13 Nm: kb. 8 m², legfeljebb 32 kg.
  • A 230 V-os Trendline motorok egyszerre legfeljebb 4 percig működtethetők (címke: 4 min), utána hagyni kell lehűlni.

Bekötés fali kapcsolóra (kapcsolós motor)

A kapcsolós motor fali redőnykapcsolóval (pl. DC866) működik. A motor négy vezetéke:

  • kék (nulla, N) és zöld-sárga (védőföld, PE): sorkapocsban a hálózat nulla- és védőföldvezetékéhez;
  • barna és fekete (a két forgásirány): a kapcsoló két kimenetére;
  • a hálózati fázis (L) a kapcsoló bemenetére kerül.

Ha a motor fordítva jár (a FEL állásban lefelé megy), a barna és a fekete vezetéket kell felcserélni a kapcsolón.

Egy kapcsolóval csak egy motort működtessen. Több motor egy kapcsolóról a DC209 relével vezérelhető (két motoronként egy relé).

A végállás beállítása (mechanikus végállás)

A motort a szerelőkábellel (kapcsolós motornál a fali kapcsolóval, rádiós motornál a feltanított távirányítóval) működtesse.

  1. Indítsa el a motort LE irányba. Kb. 5–10 másodperc múlva a motor megáll: ez az alsó végállás.
  2. A lamellákat akassza be a tengelybe a feltolásgátló segítségével.
  3. A FEL gombbal vigye fel a redőnyléceket, amíg kb. 30 cm marad a palástból.
  4. A motor végén lévő alsó furatba illessze be a beállító pálcát, és tekerje a − irányba (felfelé).
  5. Tekerjen addig, amíg a FEL gomb megnyomására (folyamatosan próbálgatva) a motor már meg sem mozdul. A FEL gombot tartsa nyomva.
  6. Most tekerje a pálcát a + irányba: a motor elindul a felső végállás felé. Vigye fel teljesen, de úgy, hogy a redőny ne feszüljön.
  7. A végállás a helyszínen még finomítható: az oldalsó szerelőnyílásnál benyúlva, a beállító pálcával.

Ezzel a végállás beállítása kész.

A részletes útmutatót a Redőny motor segédlet (Smart Home | Trendline) oldalon találja.
