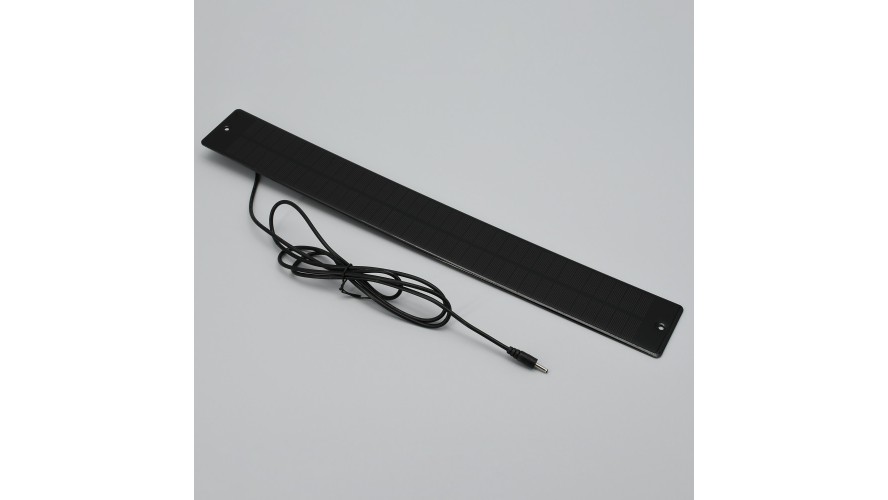

Napelem redőny motorhoz (Trendline | GC8005)

Napelem redőny motorhoz (Trendline | GC8005)
Napelem redőny motorhoz (Trendline | GC8005)
15 990 Ft / db
  • Készlet: Raktáron
  • Cikkszám: 1552
  • Gyártói cikkszám: GC8005
Kosárba teszem

A Trendline napelem panel a Trendline 35SC napelemes redőnymotor akkumulátorát tölti napfényből. A panel a redőnytokra vagy a homlokzatra szerelhető, a kábelét a motor töltőcsatlakozójához kell kötni. Így a motor akkumulátora folyamatosan töltődik, a redőny hálózati bekötés nélkül is működik.

Jellemzői

  • Névleges teljesítmény 3,8 W, munkaponti feszültség 18 V, áram 0,21 A
  • Méret: 470 × 60 mm, vékony, lapos kivitel, két rögzítőfurattal
  • IPX4 védettség (fröccsenő víz ellen)
  • Csatlakozókábellel és DC dugóval

Kompatibilitás

A Trendline 35SC napelemes redőnymotorhoz való. A Smart Home BIDI napelemes motorhoz a Smart Home saját napelemét válassza.

Elhelyezés

A panelt úgy szerelje fel, hogy minél több közvetlen napfény érje, és ne takarja árnyék.

Műszaki adatok
Egyéb tulajdonságok Munkaponti áram 0,21 A, rövidzárási áram 230 mA; csatlakozókábellel, DC dugóval
Feszültség igény (V) 18 (munkaponti; üresjárási 21,6)
IP-besorolás IPX4
Kompatibilitás Trendline 35SC napelemes redőnymotor
Mérete 470 × 60 mm
Teljesítmény (W) 3,8

Trendline 35SC napelemes motor, napelem és töltő

Trendline 35SC napelemes motor beállítása

Első használat előtt az akkumulátort 8 órán át töltse. A motor a Trendline napelemről vagy a Trendline hálózati töltőről tölthető.

  1. Távirányító felprogramozása: tartsa nyomva a motor fején lévő gombot egy LE-FEL mozdulásig. Ezután a redőnnyel szemben állva jobb oldali tápforrásnál nyomja meg a P2, P2, FEL gombokat, bal oldali tápforrásnál a P2, P2, LE gombokat.
  2. Forgásirány-váltás: tartsa nyomva a motor fején lévő gombot két LE-FEL mozdulásig (kb. 4-5 másodperc): a motor iránya megfordul.
  3. Végállás beállítása: lépjen programozásba a P2, FEL, P2 gombokkal. Vigye a palástot a felső végállásba, állítsa meg, majd a STOP gomb hosszú nyomásával rögzítse; ugyanígy az alsó végállást. Finomhangoláshoz a palást mozgása közben nyomja meg a P2 gombot: a motor szakaszosan mozog.
  4. Kedvenc pozíció: vigye a redőnyt a kívánt helyzetbe, majd nyomja meg a P2, STOP, STOP gombokat. Előhívás: a STOP gomb 2 másodperces nyomásával. Törlés: ugyanezzel a kombinációval.
  5. Távirányító törlése: P2, STOP, P2 (a motor az összes feltanított távirányítót törli).
  6. Gyári alaphelyzet: tartsa nyomva a motor fején lévő gombot háromszori LE-FEL mozdulásig (kb. 10 másodperc). Minden végállás és beállítás törlődik.

Fali töltőről feltöltve a motor kb. egy hónapig működik (kb. 30 le-fel ciklus); napelemmel folyamatosan töltődik.

Napelem és töltő

  • A napelemet a motor töltőcsatlakozójához kell kötni. Úgy szerelje fel, hogy minél több közvetlen napfény érje, és ne takarja árnyék.
  • A Trendline 35SC motorhoz a Trendline napelem (GC8005, 3,8 W, 470 × 60 mm) és a Trendline töltő (12,6 V, 1,0 A) való; a Smart Home BIDI motorhoz a Smart Home napelem (DC1290) és a Smart Home töltő (12,6 V, 1,0 A). A két rendszer tartozékai nem cserélhetők fel.
  • A Smart Home töltő LED-je: piros: töltés folyamatban; zöld: feltöltve.
  • Hálózati töltőre akkor van szükség, ha nincs napelem, vagy hosszabb borús időszak után gyorsan fel kell tölteni az akkumulátort.

A részletes útmutatót a Redőny motor segédlet (Smart Home | Trendline) oldalon találja.
